Apa Itu ERD? (Entity Relationship Diagram)
Apa Itu ERD? (Entity Relationship Diagram) – Database merupakan bagian integral dari sistem perangkat lunak (software), dengan memanfaatkan sepenuhnya Diagram ER dalam rekayasa basis data menjamin Anda untuk menghasilkan desain basis data berkualitas tinggi untuk digunakan dalam pembuatan, pengelolaan, dan pemeliharaan basis data. Model ER juga menyediakan sarana untuk komunikasi.
Dalam membangun perangkat lunak (software) pastinya memerlukan kualitas database yang mumpuni agar sistem berjalan dengan baik dan tidak terjadi kendala hank atau error, sementara membuat database yang besar dibutuhkan sebuah server yang mumpuni pula untuk menyokong kebutuhan database dan transaksi. Apalagi software yang sifatnya diakses oleh banyak user maka setidaknya anda membutuhkan server vps untuk mengcover kebutuhan itu.
- Advertisement -
Virtual private server (Vps) banyak digunakan oleh perusahaan untuk menyokong kebutuhan dalam menjalankan sebuah perangkat lunak maupun website dengan traffic tinggi, tinggal bagaimana kita menyesuaikan kebutuhannya saja, jika anda masih bingung perbedaan cloud hosting dan virtual private server bisa melihat artikel kami sebelumnya.

Entity Relationship Diagram (ERD) menunjukkan hubungan kumpulan entitas yang disimpan dalam database. Entitas dalam konteks ini adalah objek, komponen data. Himpunan entitas adalah kumpulan entitas yang serupa. dan Entitas ini memiliki atribut yang mendefinisikan propertinya.
Dengan cara mendefinisikan entitas, atribut entitas, dan menunjukkan hubungan di antara mereka maka diagram ER menggambarkan struktur logis database.
Diagram ER digunakan dalam membuat sebuah sketsa desain database untuk perangkat lunak (software).
Hari ini kami akan memandu Anda melalui semua yang perlu Anda ketahui tentang Diagram ER. Dengan membaca panduan ERD ini, Anda akan mendapatkan pengetahuan dan keterampilan penting tentang Diagram ER dan desain database. Anda akan mempelajari hal-hal seperti apa itu ERD, pengertian ERD, mengapa ERD, notasi ERD, cara menggambar ERD, dll bersama dengan banyak contoh ERD.
Apa itu ERD Diagram ER?
Peter Chen mengembangkan ERD pada tahun 1976. Sejak itu Charles Bachman dan James Martin telah menambahkan sedikit penyempurnaan pada prinsip dasar ERD.
Entity Relationship Diagram, atau biasanya programmer menyebutnya sebagai ERD, ER Diagram atau model ER, adalah jenis diagram struktural untuk digunakan dalam desain database. ERD berisi simbol dan konektor berbeda yang memvisualisasikan dua informasi penting: Entitas utama dalam lingkup sistem , dan hubungan antar entitas ini .
Dan itulah mengapa disebut “Entitas” “Hubungan” diagram (ERD)!
- Advertisement -
Ketika kita berbicara tentang entitas di ERD, sangat sering kita mengacu pada objek bisnis seperti orang/peran (misalnya Siswa), objek bisnis berwujud (misalnya Produk), objek bisnis tidak berwujud (misalnya Log), dll. “Hubungan” adalah tentang bagaimana entitas ini berhubungan satu sama lain dalam sistem.
Dalam desain ER tipikal, Anda dapat menemukan simbol seperti persegi panjang bulat dan konektor (dengan gaya ujung yang berbeda) yang menggambarkan entitas, atributnya, dan hubungan antar-hubungan.

Mengapa Anda Menggunakan ERD (Entity Relationship Diagram)
Ketika datang ke analisis bisnis , ERD (Entity Relationship Diagram) adalah bagian penting dari merancang sistem perangkat lunak Anda atau cara Anda menerapkan solusi intelijen bisnis Anda .
Bisnis dengan database yang kompleks – dengan kata lain, banyak data – mungkin menggunakan ERD.
Ini terutama digunakan oleh analis ketika merancang database. Basis data membantu mereka mengomunikasikan lanskap bisnis ke tim yang berbeda, dan ikhtisar ini akan membantu Anda membangun aplikasi yang diperlukan untuk mendukung bisnis.
Menggunakan representasi visual bisnis Anda akan membantu Anda memahami strukturnya dan informasi ini berguna untuk manajemen bisnis dan merumuskan strategi – dan pada akhirnya membuat efisiensi.
Memahami hubungan antar entitas juga dapat membantu Anda menghilangkan ambiguitas atau proses yang tidak perlu dalam organisasi Anda. Jika Anda dapat melakukan semua itu, Anda sedang dalam perjalanan untuk merampingkan bisnis Anda.
Kapan Mulai Menggambar Diagram ER?
Saat mendokumentasikan sistem atau proses, melihat sistem dalam berbagai cara meningkatkan pemahaman tentang sistem itu. Diagram ERD biasanya digunakan bersama dengan diagram aliran data untuk menampilkan isi dari penyimpanan data. Mereka membantu kita untuk memvisualisasikan bagaimana data terhubung secara umum, dan sangat berguna untuk membangun database relasional.
Jadi, kapan kita menggambar ERD? Model ER umumnya dikembangkan untuk merancang database relasional dalam hal visualisasi konsep dan dalam hal desain database fisik, masih ada situasi lain ketika diagram ER dapat membantu. Berikut adalah beberapa kasus penggunaan yang umum.
Menggambar Diagram ER
- Desain basis data – Bergantung pada skala perubahan, mengubah struktur basis data secara langsung dalam DBMS dapat berisiko. ini bertujuan untuk mengindari adanya kerusakan dalam database produksi, penting untuk merencanakan perubahan dengan hati-hati. ERD adalah alat yang membantu. Dengan menggambar diagram ER untuk memvisualisasikan ide-ide desain database, Anda memiliki kesempatan untuk mengidentifikasi kesalahan dan kekurangan desain, dan untuk melakukan koreksi sebelum mengeksekusi perubahan dalam database.
- Debug basis data – Untuk men-debug masalah basis data dapat menjadi tantangan, terutama bila basis data berisi banyak tabel, yang memerlukan penulisan SQL kompleks untuk mendapatkan informasi yang Anda butuhkan. Dengan memvisualisasikan skema database dengan ERD, Anda memiliki gambaran lengkap dari keseluruhan skema database. Anda bisa mudah menemukan entitas, melihat atributnya, dan mengidentifikasi hubungan yang mereka miliki dengan orang lain. Semua ini memungkinkan Anda untuk menganalisis database yang ada dan mengungkapkan masalah database dengan lebih mudah.
- Pembuatan dan menambal basis data – Paradigma Visual, alat ERD, mendukung alat pembuatan basis data yang dapat mengotomatiskan proses pembuatan dan menambal basis data melalui diagram ER. Jadi, dengan menggunakan tool Diagram ER ini, desain ER Anda tidak lagi hanya diagram statis tetapi cermin yang benar-benar mencerminkan struktur database fisik.
- Bantuan dalam pengumpulan persyaratan – Menentukan persyaratan sistem informasi dengan menggambar ERD konseptual yang menggambarkan objek bisnis tingkat tinggi dari sistem. Model awal seperti itu juga dapat dikembangkan menjadi model database fisik yang membantu pembuatan database relasional, atau membantu dalam pembuatan peta proses dan mode aliran data.
Panduan Notasi ERD
Diagram ER berisi entitas, atribut, dan hubungan. Di bagian ini, kita akan membahas simbol ERD secara rinci.
Kesatuan
Entitas ERD adalah hal atau konsep yang dapat ditentukan dalam suatu sistem , seperti orang/peran (misalnya Siswa), objek (misalnya Faktur), konsep (misalnya Profil) atau peristiwa (misalnya Transaksi) (catatan: Dalam ERD, istilah ” entitas” sering digunakan sebagai ganti “tabel”, tetapi keduanya sama).
Saat menentukan entitas, anggap mereka sebagai kata benda. Dalam model ER, entitas ditampilkan sebagai persegi panjang bulat, dengan namanya di atas dan atributnya tercantum di badan bentuk entitas. Contoh ERD di bawah ini menunjukkan contoh entitas ER.

Atribut Entitas
Juga dikenal sebagai kolom, atribut adalah properti atau karakteristik entitas yang menampungnya .
Atribut memiliki nama yang mendeskripsikan properti dan tipe yang mendeskripsikan jenis atributnya, seperti varchar untuk string, dan int untuk integer. Ketika ERD digambar untuk pengembangan basis data fisik, penting untuk memastikan penggunaan tipe yang didukung oleh RDBMS target.
Contoh diagram ER di bawah ini menunjukkan entitas dengan beberapa atribut di dalamnya.
- Advertisement -

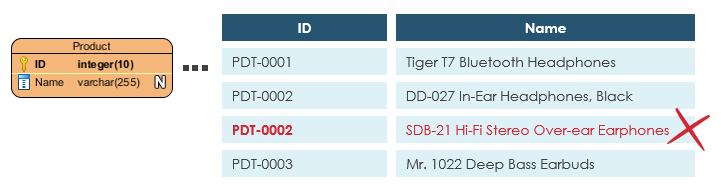

Kunci utama
Juga dikenal sebagai PK, kunci utama adalah jenis khusus dari atribut entitas yang secara unik mendefinisikan catatan dalam tabel database . Dengan kata lain, tidak boleh ada dua (atau lebih) record yang memiliki nilai yang sama untuk atribut primary key. Contoh ERD di bawah ini menunjukkan entitas ‘Produk’ dengan atribut kunci utama ‘ID’, dan pratinjau catatan tabel dalam database. Catatan ketiga tidak valid karena nilai ID ‘PDT-0002’ sudah digunakan oleh catatan lain.

Foreign Key
Juga dikenal sebagai FK, kunci asing adalah referensi ke kunci utama dalam sebuah tabel . Digunakan untuk mengidentifikasi hubungan antar entitas. Perhatikan bahwa kunci asing tidak perlu unik. Beberapa catatan dapat berbagi nilai yang sama. Contoh Diagram ER di bawah ini menunjukkan entitas dengan beberapa kolom, di antaranya adalah kunci asing yang digunakan untuk mereferensikan entitas lain.

Hubungan
Sebuah hubungan antara dua entitas menandakan bahwa dua entitas yang terkait satu sama lain entah bagaimana . Misalnya, seorang siswa mungkin mendaftar di kursus. Entitas Siswa karena itu terkait dengan Kursus, dan hubungan disajikan sebagai penghubung yang menghubungkan di antara mereka.
Kardinalitas
Kardinalitas mendefinisikan jumlah kemungkinan kemunculan dalam satu entitas yang dikaitkan dengan jumlah kemunculan di entitas lain . Misalnya, SATU tim memiliki BANYAK pemain. Saat hadir dalam ERD, entitas Tim dan Pemain saling terhubung dengan hubungan satu-ke-banyak.
Dalam diagram ER, kardinalitas direpresentasikan sebagai kaki gagak di ujung konektor. Tiga hubungan kardinal yang umum adalah satu-ke-satu, satu-ke-banyak, dan banyak-ke-banyak.

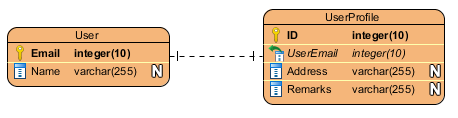

Contoh Kardinalitas Satu-ke-Satu
Hubungan satu-ke-satu sebagian besar digunakan untuk membagi entitas menjadi dua untuk memberikan informasi secara ringkas dan membuatnya lebih mudah dipahami. Gambar di bawah ini menunjukkan contoh hubungan satu-ke-satu.

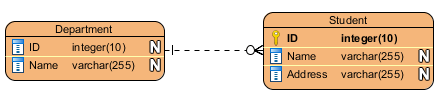

Contoh Kardinalitas Satu-ke-Banyak
Hubungan satu-ke-banyak mengacu pada hubungan antara dua entitas X dan Y di mana sebuah instance dari X dapat dihubungkan ke banyak instance dari Y, tetapi sebuah instance dari Y terkait hanya dengan satu instance dari X. Gambar di bawah menunjukkan contoh hubungan satu ke banyak.

Contoh Kardinalitas Many-to-Many
Hubungan banyak ke banyak mengacu pada hubungan antara dua entitas X dan Y di mana X dapat dihubungkan ke banyak contoh Y dan sebaliknya. Gambar di bawah ini menunjukkan contoh hubungan banyak ke banyak. Perhatikan bahwa hubungan banyak ke banyak dibagi menjadi sepasang hubungan satu ke banyak dalam ERD fisik. Anda akan mengetahui apa itu ERD fisik di bagian selanjutnya.

Model data Konseptual, Logis, dan Fisik
Model ER biasanya digambar hingga tiga tingkat abstraksi:
- ERD konseptual / Model data konseptual
- (Entity Relationship Diagram logis / Model data logis
- ERD fisik / Model data fisik
Sementara ketiga level model ER berisi entitas dengan atribut dan hubungan, mereka berbeda dalam tujuan mereka dibuat dan audiens yang dimaksudkan untuk ditargetkan.
Pemahaman umum terhadap ketiga model data tersebut adalah bahwa analis bisnis menggunakan model konseptual dan logis untuk memodelkan objek bisnis yang ada dalam sistem, sedangkan perancang basis data atau insinyur basis data mengelaborasi model ER konseptual dan logis untuk menghasilkan model fisik yang mempresentasikan fisiknya. struktur database siap untuk pembuatan database. Tabel di bawah ini menunjukkan perbedaan antara ketiga model data tersebut.
Fitur ERD | Konseptual | Logis | Fisik |
---|---|---|---|
Nama kesatuan) | Ya | Ya | Ya |
Hubungan | Ya | Ya | Ya |
kolom | Ya | Ya | |
Jenis Kolom | Pilihan | Ya | |
Kunci utama | Ya | ||
Kunci asing | Ya |
Bagaimana Cara Menggambar Diagram ER?
Jika Anda merasa sulit untuk memulai menggambar diagram ER, jangan khawatir. Di bagian ini, kami akan memberi Anda beberapa tips ERD. Coba ikuti langkah-langkah di bawah ini untuk memahami cara menggambar diagram ER secara efektif.
- Pastikan Anda jelas tentang tujuan menggambar ERD. Apakah Anda mencoba menyajikan arsitektur sistem keseluruhan yang melibatkan definisi objek bisnis? Atau apakah Anda sedang mengembangkan model ER yang siap untuk pembuatan database? Anda harus jelas tentang tujuan untuk mengembangkan diagram ER pada tingkat detail yang tepat (Baca bagian Model Data Konseptual, Logis, dan Fisik untuk detail lebih lanjut)
- Pastikan Anda jelas tentang cakupan model. Mengetahui cakupan pemodelan mencegah Anda memasukkan entitas dan hubungan yang berlebihan dalam desain Anda.
- Gambarkan entitas utama yang terlibat dalam ruang lingkup.
- Tentukan properti entitas dengan menambahkan kolom.
- Tinjau ERD dengan hati-hati dan periksa apakah entitas dan kolom cukup untuk menyimpan data sistem. Jika tidak, pertimbangkan untuk menambahkan entitas dan kolom tambahan. Biasanya, Anda dapat mengidentifikasi beberapa entitas transaksional, operasional, dan peristiwa dalam langkah ini.
- Pertimbangkan hubungan antara semua entitas dan hubungkan mereka dengan kardinalitas yang tepat (mis. Satu-ke-banyak antara entitas Pelanggan dan Pesanan). Jangan khawatir jika ada entitas yatim piatu. Meskipun tidak umum, itu sah.
- Menerapkan teknik normalisasi database untuk menyusun kembali entitas dengan cara yang dapat mengurangi redundansi data dan meningkatkan integritas data. Misalnya, detail pabrikan mungkin disimpan di bawah entitas Produk pada awalnya. Selama proses normalisasi, Anda mungkin menemukan bahwa detail terus mengulangi catatan di atas catatan, lalu Anda dapat membaginya sebagai Produsen entitas terpisah, dan dengan kunci asing yang menghubungkan antara Produk dan Produsen.
Contoh Model Data
Contoh ERD Untuk Toko Online

Keuntungan ERD (Entity Relationship Diagram)
- Menawarkan representasi visual dari keseluruhan struktur.
- Membantu perancang basis data untuk membuat desain/arsitektur yang efisien.
- Membantu menunjukkan aliran data dan kerja seluruh sistem.
- Bertindak sebagai cetak biru untuk database yang ada.
- Membantu dalam komunikasi yang efektif, karena pembaca dapat memahami hubungan di antara berbagai bidang.
- Memberikan fleksibilitas dalam membangun dan menurunkan hubungan dari yang sudah ada.
- Dukungan yang baik untuk DBMS.
Kekurangan ERD (Entity Relationship Diagram)
- Ekspresi terbatas.
- Terkadang bisa ambigu.
- Ini mungkin tidak selalu ringkas.
- Tidak ada standar yang ditentukan industri untuk dokumentasi, sehingga terkadang membingungkan.
- Sulit untuk menampilkan kontrol informasi.
- Beberapa data mungkin hilang atau tertutup.
Pentingnya Diagram ER yang Ditingkatkan
- Diagram Enhanced Entity Relationship (EER) mewakili versi diagram ER yang diperluas.
- Model EER lebih membantu saat merancang database dengan model tingkat tinggi.
- Dengan fitur yang lebih ditingkatkan, database dapat direncanakan lebih efisien dengan mempelajari properti dan batasan dengan lebih presisi.
- Ini membantu Anda dalam melihat informasi Anda secara lebih rinci.
- Jika database akan berisi jumlah data yang lebih besar, maka disarankan untuk beralih ke model yang disempurnakan untuk mendapatkan pemahaman yang lebih mendalam tentang model Anda.
Normalisasikan Diagram ER
Penerapan atau penyediaan normalisasi mengarah pada analisis kebutuhan yang lebih kuat, sehingga membantu mengatasi beberapa kelemahan.
Di bawah ini adalah beberapa alasan untuk normalisasi ERD (Entity Relationship Diagram):
- Advertisement -
- Membantu memperbaiki model konseptual.
- Mempercepat implementasi.
- Membantu dalam standarisasi kosakata organisasi.
- Menerapkan aturan bisnis.
- Memastikan kualitas data yang memadai.
Di bawah ini adalah beberapa cara/langkah dasar untuk normalisasi ERD (Entity Relationship Diagram):
- Mengubah atribut menjadi tipe entitas.
- Memisahkan atribut majemuk menjadi atribut yang lebih kecil.
- Memperluas tipe entitas menjadi lebih dari dua tipe entitas dan sebuah hubungan.
- Mengubah tipe entitas yang lemah menjadi tipe entitas yang lebih kuat.
- Menambahkan detail historis ke model data yang ada.
Memilih Alat ERD (Entity Relationship Diagram)
Dibutuhkan waktu dan usaha untuk mengembangkan model data dengan ERD. Alat desain basis data yang bermanfaat harus dapat mengurangi waktu dan tenaga Anda. Paradigma Visual memberi Anda tidak hanya alat ERD tetapi juga serangkaian fitur pemodelan visual yang membantu Anda menggambar lebih cepat dan lebih mudah. Ini mendukung sebagian besar sistem manajemen basis data relasional populer di pasar saat ini baik dalam hal desain basis data, pembuatan basis data, dan pembalikan ERD.
- Pony ORM : Salah satu SQL ORM terbaik yang digunakan untuk pembuatan prototipe cepat.
- Smartdraw : Mudah dan kuat untuk membuat tata letak yang sempurna.
- ERD Plus : Membantu menggambar dengan proses langkah demi langkah yang dijelaskan untuk pengguna mana pun.
- Lucidchart : Membantu menciptakan visual yang kuat untuk setiap kebutuhan bisnis.
- Creately : Membantu dalam menggambar desain data yang paling kompleks dengan mudah dengan fitur intuitif.
KESIMPULAN
Entity Relationship Diagram (ERD) adalah salah satu teknik pemodelan data yang paling banyak digunakan. Ini membantu dalam menyediakan kerangka kerja untuk membuat dan memanipulasi database. Dengan demikian, ERD memainkan peran penting dalam pendekatan perancangan Database dan seluruh proses. Ini juga bertindak sebagai alat komunikasi umum untuk orang-orang teknis dan non-teknis.
